تكوينات الآلات
اعتمادًا على ارتفاعات الأرضية إلى السقف المتاحة في المستوى العلوي من منزلك، تتوفر تكوينات مختلفة لآلات PVE للمصعد السكني الخاص بك.

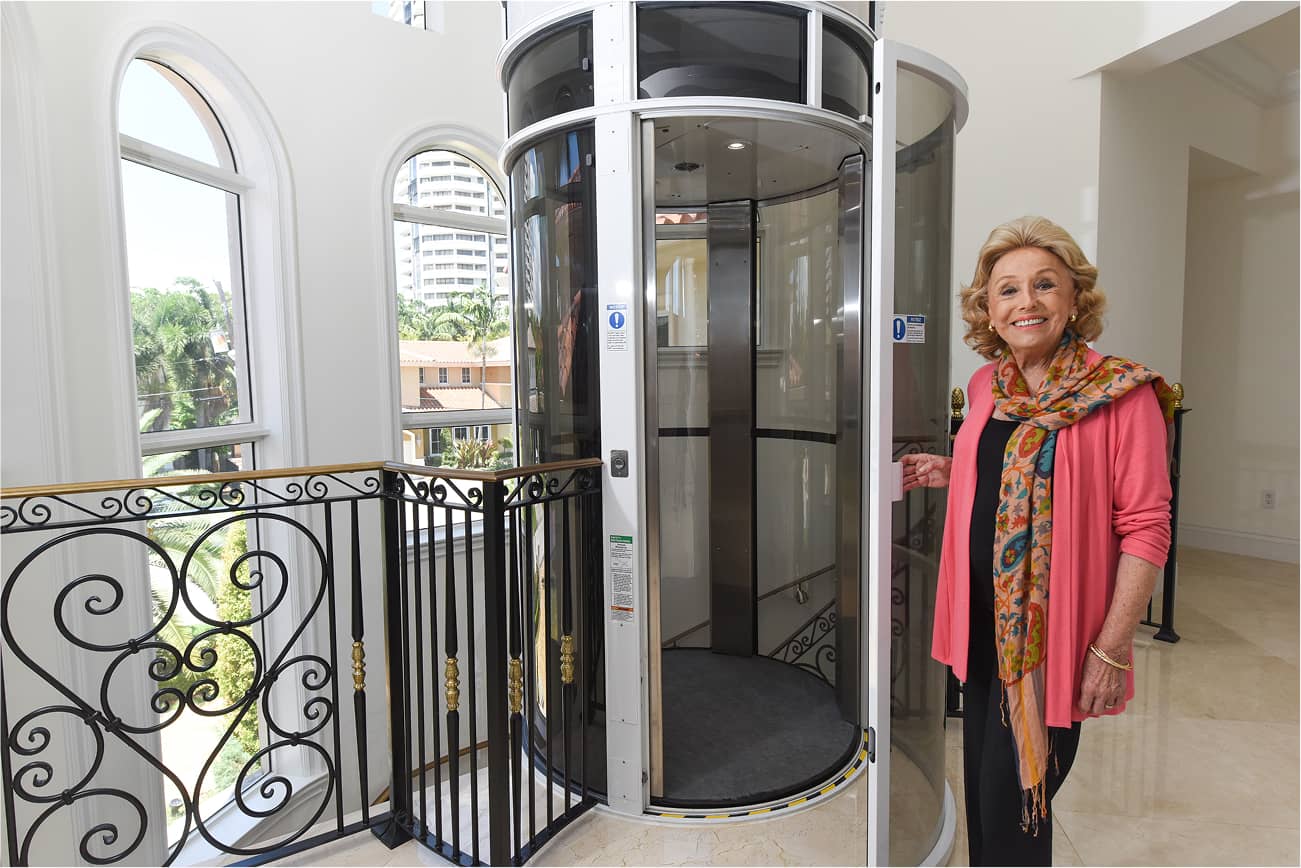

فيديو ماكينات PVE
اكتشف الهندسة المتطورة لمصاعدنا الفراغية من خلال هذه النظرة الشاملة على تكوينات الآلات. يشرح لك دليل الفيديو المفصل الخيارات المتاحة، ويساعدك على فهم الإعداد الأنسب لاحتياجات منزلك.
تواصل مع مدير مبيعات PVE للحصول على إرشادات شخصية حول اختيار تكوين الآلات الأمثل لمشروع المصعد السكني الخاص بك.
التنقل السريع
- تكوين الآلات
- جبل قياسي
- تكوين تركيب الوحدة المنقسمة
- تركيب صوتي قياسي
- وحدة منفصلة مثبتة في الداخل
- التثبيت الإضافي
- وحدة منفصلة مثبتة في الهواء الطلق
- تكوين الآلات
- تكوين تركيب الوحدة المنقسمة
- جبل قياسي
- تركيب صوتي قياسي
- وحدة منفصلة مثبتة في الهواء الطلق
- وحدة منفصلة مثبتة في الداخل
- ملحق الطابق العلوي
المواصفات الفنية:
فهم تكوينات آلات المصاعد الفراغية PVE

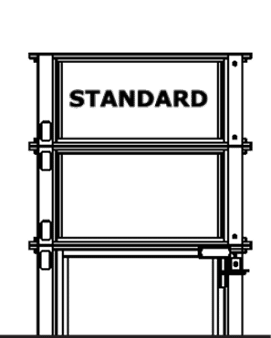

تكوين التركيب القياسي
حل سريع التركيب وجميل المظهر، حيث تتيح التطبيقات القياسية تركيب آلات PVE مباشرةً فوق أسطوانة الطابق العلوي.
أبسط الحلول من حيث التركيب هي أنظمة التوصيل والتشغيل التي تتطلب مصدر طاقة ٢٢٠ فولت، مع إمكانية الوصول إلى خط هاتف نشط مباشرةً فوق الوحدة أو بالقرب منها.
الحد الأدنى للارتفاع المطلوب في الطابق العلوي 107 بوصات *
*يمكن تركيب حواجز بارتفاعات أقل. تواصل مع أحد ممثلي مبيعات PVE للتأكد من إمكانية التركيب المطلوب.

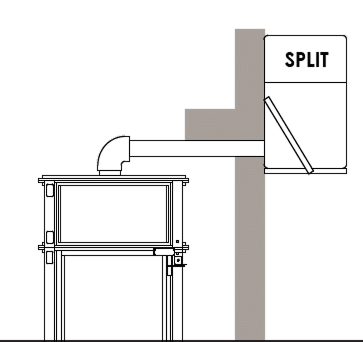

تكوين تركيب الوحدة المنقسمة
تناسب تطبيقات الوحدات المنقسمة التركيبات ذات الخلوص العلوي المنخفض، وتسمح لآلية PVE بتحديد موقعها عن بُعد من أعلى الوحدة. مع توفر خياري الوحدة المنقسمة الداخلية والخارجية، يُقلل تحديد موقع الآلات عن بُعد من الحد الأدنى للارتفاع المطلوب في الطابق العلوي، حيث تُركّب آلية PVE على بُعد يصل إلى 30 قدمًا خطيًا من أعلى أسطوانة الطابق العلوي. تتصل هذه التطبيقات بأعلى المصعد بواسطة أنبوبين من مادة PVC بقطر 4 بوصات أو خرطوم مرن. تتطلب تطبيقات الوحدات المنقسمة مصدر طاقة 220 فولت وخط هاتف نشط أينما وُضعت وحدة التحكم PVE.
الحد الأدنى للارتفاع المطلوب في الطابق العلوي 97 بوصة *
*يمكن تركيب حواجز بارتفاعات أقل. تواصل مع أحد ممثلي مبيعات PVE للتأكد من إمكانية التركيب المطلوب.
الحامل القياسي – خيارات الآلات
بفضل توفر خيارين لآلات التثبيت القياسية، تسمح هذه الحلول سهلة التركيب بتثبيت آلات PVE مباشرة فوق المصعد.

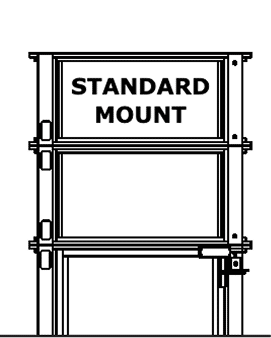

- التركيب القياسي
تم تضمين خيار PVE Machinery الأساسي لجميع طلبات المصاعد المنزلية، حيث يسمح تطبيق التثبيت القياسي بتثبيت PVE Machinery مباشرة أعلى الأسطوانة الموجودة في الطابق العلوي.
المزايا
- الآلات المركبة القياسية.
- تركيب سريع وسهل.
- تشغيل ذاتي الاحتواء، التوصيل والتشغيل
الحد الأدنى للارتفاع المطلوب في الطابق العلوي 105 بوصة *

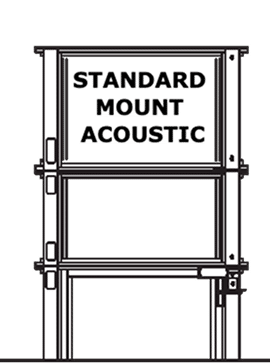

- حامل قياسي – صوتي
من خلال استخدام هندسة الصوت ومواد عزل الصوت لتقليل تصنيفات الديسيبل، يعد خيار الترقية Standard Mount Acoustic حلاً جاهزًا للتوصيل والتشغيل يسمح بتثبيت آلات PVE مباشرة فوق الأسطوانة الموجودة في الطابق العلوي.
المزايا
- حلول تخفيض الديسيبل للتركيب القياسي.
- التطبيقات
- نظام التوصيل والتشغيل.
- خيار الآلات سهلة التركيب.
الحد الأدنى للارتفاع المطلوب في الطابق العلوي 107 بوصة *
حامل الوحدة المنقسمة - خيارات الآلات
تتوفر تطبيقات التركيب على وحدة منفصلة للاستخدام الداخلي والخارجي، وتسمح بوضع آلات PVE عن بعد على مسافة تصل إلى 30 قدمًا خطيًا من الجزء العلوي من الوحدة.

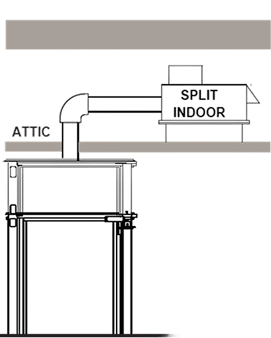

تركيب وحدة منفصلة – داخلي
يتم توصيل الوحدة المنقسمة بأعلى المصعد بواسطة أنبوبين من مادة PVC مقاس 4 بوصات أو بديل خرطوم مرن، ويمكن تركيبها على مسافة تصل إلى 30 قدمًا خطيًا من أعلى الوحدة وغالبًا ما توجد في العليات أو الخزائن المجاورة أو الغرف الميكانيكية داخل المنزل.
تم تصميم خيار التثبيت بوحدة منفصلة – آلات داخلية لاستيعاب التركيبات ذات الخلوص العلوي المنخفض في الطابق العلوي، وهو عبارة عن ترقية تسمح بتثبيت آلات PVE عن بعد داخل المنزل.
بسبب حجمها الأصغر، لا يلزم سوى استخدام أنبوب PVC واحد مقاس 4 بوصات أو بديل خرطوم مرن واحد لطراز PVE30 الذي يتسع لراكب واحد.
المزايا
- متطلبات الخلوص العلوي السفلي في الطابق العلوي.
- تخفيض تصنيفات الديسيبل داخل المنزل.
- إمكانية تخصيص موضع الآلات المنقسمة داخل المنزل.
الحد الأدنى للارتفاع المطلوب في الطابق العلوي 97 بوصة*
*يمكن تركيب حواجز بارتفاعات أقل. تواصل مع أحد ممثلي مبيعات PVE لتأكيد إمكانية التركيب الذي ترغب به.
وحدة PVE المنقسمة – داخلية – أبعاد الآلات
- PVE30: 26” x 20” x 18”
- PVE37: + PVE52: 34” x 24” x 24”
متطلبات التثبيت الإضافيةوحدة منفصلة - داخلية
اعتمادًا على المكان الذي يتم فيه تثبيت آلات PVE عن بُعد داخل منزلك، قد تكون هناك حاجة إلى متطلبات تثبيت إضافية لاستيعاب خيار التثبيت بوحدة منفصلة – الآلات الداخلية.
تحديد موقع وحدة تحكم PVE عن بعد
بناءً على قراءات درجة حرارة البيئة التي تُركّب فيها وحدة التحكم المنقسمة، قد يلزم تحديد موقع وحدة التحكم عن بُعد في بيئة مُتحكّمة بدرجة الحرارة داخل المنزل. يجب وضع مصدر الطاقة ٢٢٠ فولت وخط الهاتف في مكان تركيب وحدة التحكم.
- أبعاد وحدة تحكم PVE: 20 بوصة × 9 بوصة × 5 بوصة
الإسكان والمرفقات
بالنسبة للتركيبات التي يتم فيها تثبيت آلات PVE Split-Unit في مكان داخل المنزل لا يتم التحكم في درجة حرارته، فقد يوصي الموزع المعتمد الذي يقوم بتثبيت الوحدة ببناء حاوية أكبر بمقدار 6 بوصات من المعدات لجميع الأبعاد.
ستكون هناك حاجة إلى مصدر هواء مقاس 6 بوصات يربط الجزء الداخلي للمنزل بالسياج لضمان دخول الهواء الذي يتم التحكم في درجة حرارته من داخل المنزل إلى السياج.

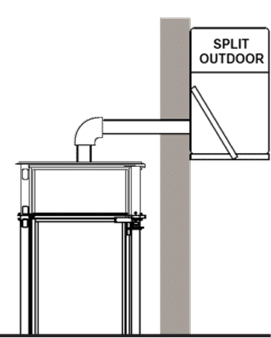

وحدة منفصلة للتركيب – خارجية
تم ربط آلات PVE بأعلى المصعد، ويتم تثبيتها في حاوية مصنوعة من الألياف الزجاجية، مما يضمن الحماية والكفاءة من خلال أنبوبين من مادة PVC مقاس 4 بوصات.
تم تصميم خيار التثبيت بوحدة منفصلة – آلات خارجية للسماح بتثبيت آلات PVE خارجيًا من المنزل، وهو ترقية مصممة للسماح بتثبيت آلات PVE في بيئة خارجية.
يُركّب هذا الحل من شركة PVE Machinery داخل هيكل من الألياف الزجاجية، وهو متصل بأعلى المصعد بواسطة أنبوبين من مادة PVC بقطر 4 بوصات أو خرطوم مرن بديل، ويمكن تركيبه في الخارج على بُعد يصل إلى 30 قدمًا خطيًا من أعلى الوحدة. نظرًا لصغر حجمه، لا يتطلب طراز PVE30 المخصص لراكب واحد سوى أنبوب PVC واحد بقطر 4 بوصات أو خرطوم مرن بديل واحد.
المزايا
- متطلبات ارتفاع الطابق السفلي إلى السقف في الطابق العلوي.
- الحل الصوتي الأكثر كفاءة لآلات PVE.
- إمكانية تخصيص موضع الآلات المنقسمة خارج المنزل.
الحد الأدنى للارتفاع المطلوب في الطابق العلوي 97 بوصة*
*يمكن تركيب حواجز بارتفاعات أقل. تواصل مع أحد ممثلي مبيعات PVE للتأكد من إمكانية التركيب المطلوب.
وحدة PVE المنقسمة – خارجية – أبعاد الآلات
- علب الألياف الزجاجية: 36 بوصة 5/8 × 26 بوصة 24/32 × 18 بوصة 1/2
متطلبات التثبيت الإضافيةوحدة منفصلة - خارجية
قد تكون هناك حاجة إلى متطلبات تثبيت إضافية لاستيعاب خيار التثبيت بوحدة منفصلة – الآلات الخارجية.
تحديد موقع وحدة تحكم PVE عن بعد
نظرًا لتركيب آلات PVE خارجيًا وفي بيئة خارجية، فإن تحديد موقع وحدة التحكم PVE عن بعد داخل المنزل في بيئة يتم التحكم في درجة حرارتها أمر مطلوب لخيار الآلات الخارجية ذات الوحدة المنقسمة.
يجب أن يكون مصدر الطاقة 220 فولت وخط الهاتف موجودين في أي مكان يتم فيه تثبيت وحدة التحكم PVE.
- أبعاد وحدة تحكم PVE: 20 بوصة × 9 بوصة × 5 بوصة
امتداد الطابق العلوي
متوفر لكلا من التطبيقات القياسية والتركيب على وحدة منفصلة.
إنهاء 1 بوصة أسفل السقف
بالنسبة للتركيبات ذات الارتفاعات الأعلى من الأرضية إلى السقف في مستواها العلوي، يسمح ترقية امتداد الطابق العلوي لجزء العلوي من المصعد بالامتداد والانتهاء على بعد بوصة واحدة أسفل السقف في الطابق العلوي للحصول على مظهر جمالي وتشطيب أنظف.
يتوفر هذا التحديث لكلٍّ من تطبيقات التركيب القياسي والتركيب على وحدة منفصلة، وهو يُخفي أي أنابيب أو كابلات PVE قد تكون مكشوفة، مع إعطاء انطباع بصري بأن المصعد ينتقل إلى مستوى آخر. سيتم طلاء الألواح الداخلية لامتداد الطابق العلوي بنفس لون إطار الألومنيوم الخارجي للمصعد.
